Buchsenleitungen BL..
Zur Hauptauswahl · Nächstes Produkt

Mit 1-seitig¹) konfektioniertem vergoldeten Buchsenkontakt zum schnellen, sicheren Kontaktieren von Wire-Wrap-Pfosten 0,63 und Rundkontakten Ø0,6 ... 0,8 mm
Buchsenleitungen

Erläuterung der Kontakt-Arten:

Hinweis: Die Kontakte sind im Raster 2,50 bzw. 2,54mm aufsteckbar und auf Wunsch gegen Berührung isoliert (Schrumpfschlauch schwarz).
dann: Index -S

Die Pfosten-Maße sind immer Quadrat-Durchmesser.

Q

quadratischer Kontakt mit Federkontakt;
Leitung gecrimpt und gelötet (siehe dort)
Anwendung: Rundstifte Ø 0,6mm .. 0,8mm
Pfosten 0,63mm

K

runder Kontakt (Drehteil), federnd geschlitzt;
K: Leitung gelötet
W: Leitung gewrappt/gelötet
Anwendung: Rundstifte Ø 0,8mm,
Pfosten 0,63mm

P

Kontakt besonderer Präzision, federnd in Metallhülse, geschlitzt; große Einführöffnung; sonst wie Art „K“.

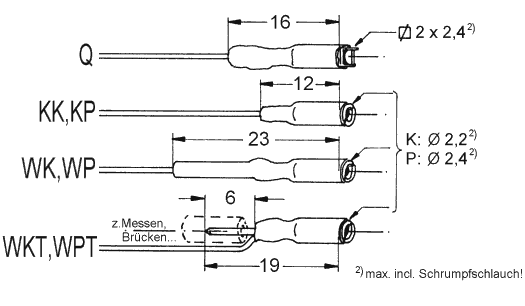

Form Beschreibung Anmerkung
Q quadratischer Kontakt großer Steckbereich im Ø, nicht aber alternativ
KK konischer Rundkontakt kurze, platzsparende Bauform
KP Präzisionskontakt, rund erhöhte Abzugssicherheit, kurze Bauform
WK konischer Rundkontakt lange Bauform, besseres Handling, wo Platz
WP Präzisionskontakt, rund lange Bauform, besseres Handling, erhöhte Abzugssicherheit
WKT konischer Rundkontakt wie WK, doch teilisoliert für rückseitiges Stecken
WPT Präzisionskontakt, rund wie WP, doch teilisoliert für rückseitiges Stecken

Leiter Wxx: Wire-Wrap-Draht AWG xx, Leiter versilbert, Isolation Tefzel (EFTE)
Lxx: Litze AWG xx, verzinnt/versilbert, Isolation PVC/PTFE (nach Bedarf)
Bestellbeispiel:
BL¹) - Q - 60 - GE - W26 - S
Typ Form Länge(cm) Farbe Leiter Index
¹) Typ BLB=Buchsen beidseitig
